電參數測量 SINCE 1988

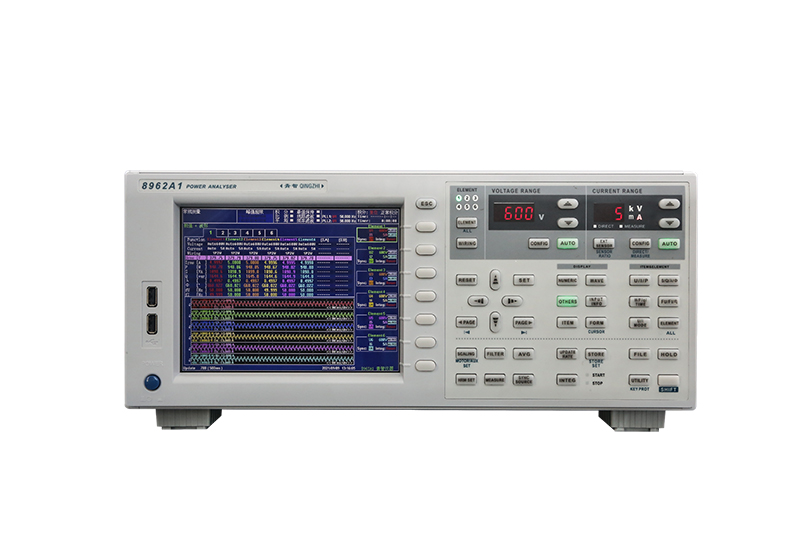

8962A1

◆ 產品特點

? 精度-在同類功率分析儀器中,青智的8962A1是帶寬范圍0.5Hz-300KHz,精度達到0.1級的功率分析儀,它可以執行多達500次諧波分析(工頻的基波頻率)。
? 可靠-測量需要重復執行并需要追求準確性。8962A1穩定性極高,無論現在還是將來,都可以確保完成精準的測量。
? 靈活-8962A1不但擁有最多6通道(輸入和輸出),還可以增加轉速扭矩接口(選配),并且可以和電腦相連接,能在功率效率和諧波分析領域為客戶提供廣泛的測量解決方案。
項目/型號8962A1
輸入單元六通道
基本精度0.1級  ±(讀數0.1%+量程0.05%)
測量帶寬DC & 0.5Hz-300KHz
輸入量程

電壓量程:

15V 30V 50V 75V 150V 300V 500V 1000V

電流量程:

50A輸入單元:

 200mA 500mA 1A 2A 5A 10A 20A 50A

5A輸入單元:

 20mA 50mA 100mA 200mA 500mA 1A 2A 5A

測量參數

電壓U、電流I、 頻率f、 有功功率P、 無功功率Q、 視在功率S、 功率因數PF、

峰值電壓U±PK、 峰值電流I±PK、 峰值因數CF、電能累計E、 諧波失真、 諧波成分、效率等

允許過載120%倍的電壓、電流量程
采樣率200K次/秒(16位 電壓、電流同時采樣)
線路濾波

模擬濾波器:截止頻率為500Hz

數字濾波器:截止頻率為1KHz~100kHz。

                     (10KHz 以內步長100Hz 連續可調,10KHz 以上步長1KHz 連續可調。)

頻率濾波器:截止頻率為500Hz

效率測量可測試輸入輸出效率
轉速扭矩可選配:轉速扭矩接口
顯示方式8寸彩色液晶觸摸屏  800*600 點(H*V)
通訊接口標配:USB、RS232、RS485和以太網口
儀表重量約12Kg
整機功耗<25VA
工作電源AC 85V~265V,50/60Hz
外形尺寸寬×高×深 442*198*435
注意事項1 、參數給定的量程為默認量程。如需其他測試量程,訂貨時請聲明。
2 、擴展功能為選配,非標準配置,用戶訂貨時需時要聲明。
3 、特制產品量程和功能,請參考產品標牌和特制說明。

4 、產品到貨后如需增加輸入模塊,必須返回工廠改造。請慎重選擇需要的模塊和選件。

如果有任何疑問,請與青智公司聯系。




8962A1功率分析儀應用概述



為了遏制全球氣候變暖,人類正在致力于實現更加有效的發電和用電。太陽能和風能等可再生能源的利用正在迅速增長,環保汽車、節能機器和設備也得到了了加速發展。

為了發展這些技術,工程師需要通過精準的測量來驗證消耗中的變化,即使這些變化微乎其微,8962A1高性能功率分析儀是工程師的理想工具,可以精準測量功率、電能質量和發電效率。

在電機和驅動設計中,工程師們通常需要考慮能否進行多路輸入分析,或者是否符合光伏逆變器的嚴格能效標準。而8962A1功能豐富,能幫助工程師們把他們的產品概念成功地推向市場。

8962A1是一臺多功能型功率分析儀,其精準的功率測量能力可以幫助研究人員,設計師和工程師在能源效率、節能和可再生能源領域內完成各種各樣的測試應用。無論是在節能設備、電器、混合動力、電動汽車的生產領域,還是在可再生能源技術領域,都是可以完成電子測量和能源分析的通用型儀器。


8962A1功率分析儀的具體應用

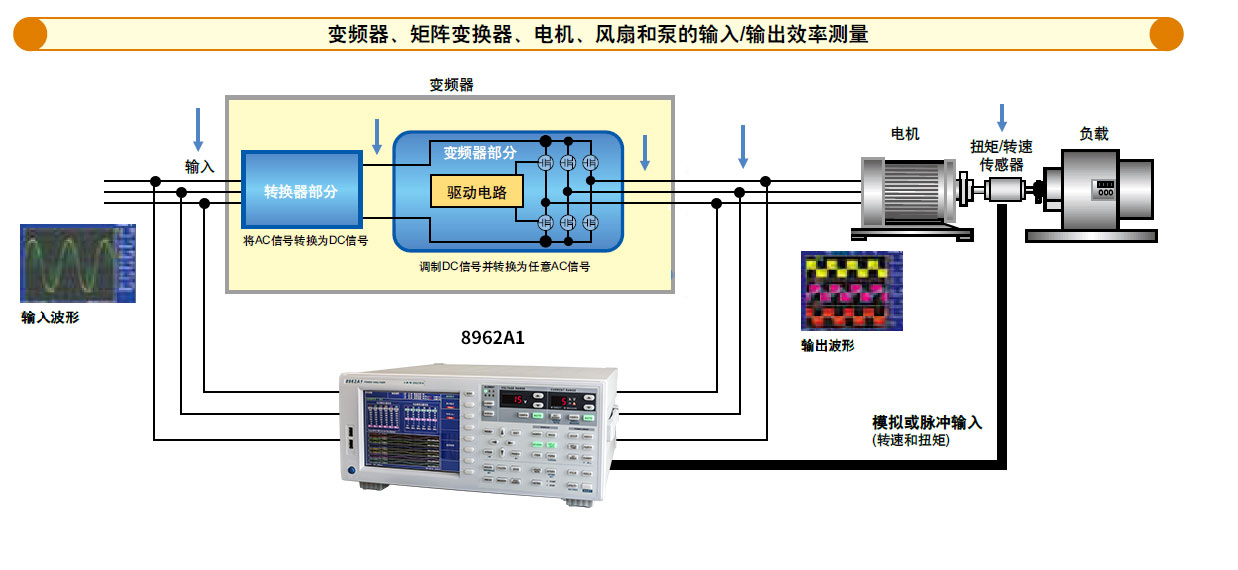

電動新能源汽車有許多電子和機械部件,因此,整體性能評價需要對效率進行測量。8962A1可以執行6個功率輸入的測量,操作靈活且擁有較寬的帶寬,是測試和評估變頻器輸入和輸出之間效率理想的工具。通過選配電機評價功能,8962A1可以測量轉速和扭矩的變化。




8962A1的優勢



1、寬帶寬和高速采樣

8962A1提供16位的高分辨率和200KHZ采樣,確保能以更高的精度測量更快的信號。

2、電機評價

可以通過轉速傳感器或者扭矩傳感器的模擬/脈沖輸入來測量電機的轉速、扭矩和輸出(機械效率)。

3、諧波的測量

可以同時測量失真因數(如THD)、基波和諧波成分。

4、電池充電和放電測量

通過積分測量,可以對電池的充電和放電進行評估。

5、線路濾波器可濾掉高頻成分

在變頻器波形的功率評價中,測量值會受到高頻成分的影響。通過數字濾波器功能,可以去除疊加在信號上的不必要的高頻成分。每個輸入單元都可以單獨設置濾波器,8962A1標配線路濾波器,截止頻率為500 Hz-100 kHz。10KHz以內步長100Hz連續可調;10KHz以上步長1KHz連續可調。頻率濾波器截止頻率為50Hz-10000Hz,步長1Hz連續可調。
