一、產品概述

FCT 系列電流探頭是一款能夠同時測量直流和交流的電流探頭。是用于 AC/DC 電流的可開合的夾鉗型電流電流探頭。其特點包括：高精度，典型值 0.3%；良好的頻率特性和溫度特性；高帶寬。FCT***配合 CTP400/CTP400A 電流探頭電源使用，主要用于高精度的電流測量，配合功率分析儀使用，實現功率分析。

FCT200A/FCT500A/FCT1000A 選用 CTP400 電源， FCT2000A選用 CTP400A 電源。

二、行業應用

電源（開關式和線性）設計

新能源﹑電動汽車設計

變頻家電

電工實驗

逆變器/變壓器設計

電子鎮流器設計

工控/消費電子設計

發動機驅動裝置設計

電力電子和電力傳動實驗等

交通運輸系統（電動車輛、機車、航空電子設備等）設計

三、產品說明

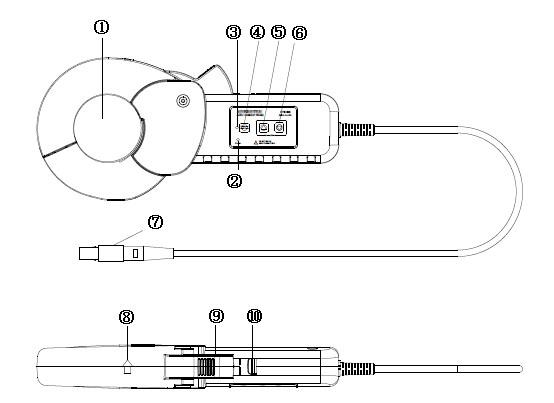

以 FCT1000A 為例：

說明

① 鉗口：FCT200A 直徑 20mm；FCT500A/FCT1000A/FCT2000A 直徑 50mm。

② 電源指示燈：通電后，指示燈亮綠色。

③ 消磁指示燈：按下消磁按鍵后，該指示燈亮紅色，消磁結束后，指示燈滅。

④ 自動消磁調零按鍵：機器經常使用后，探頭會有剩余磁場。測量前先消磁調零，可提高測量精度。按下消磁自動調零按鈕，機器消磁并自動調零。

⑤ 手動偏置上調按鍵：輸出偏置上調按鈕：每按一次，偏置向上步進一位；長按該按鍵 2s 左右，輸出偏置將連續向上。

⑥ 手動偏置下調按鍵：輸出偏置下調按鈕：每按一次，偏置向下步進一位；長按該按鍵 2s 左右，輸出偏置將連續向下。

⑦ 輸出連接接頭：探頭輸出接口，連接高精度電流探頭電源插座，配合使用。

⑧ 電流方向標記：從鉗口沿著該方向流過電流，輸出為正，否則為負。

⑨ 打開/關閉手柄：通過該手柄控制鉗口的打開和關閉。

⑩ 鎖定推桿：通過該推桿控制鉗口的鎖定和解鎖。

四、選件說明

CTP400/CTP400A 電流探頭電源：

4 通道，可以同時接 4 個電流探頭，包含探頭連接接口，BNC 輸出接口，消磁調零按鍵，和電源指示燈功能。

五、技術指標

規格參數

輸入正弦波﹑導體中心位置﹑CTP400 組合﹑不包括各種影響

輸入電阻為 1MΩ 以上的測量儀器

測量前請正確消磁調零

精度說明

FCT200A

FCT500A

FCT1000A

FCT2000A

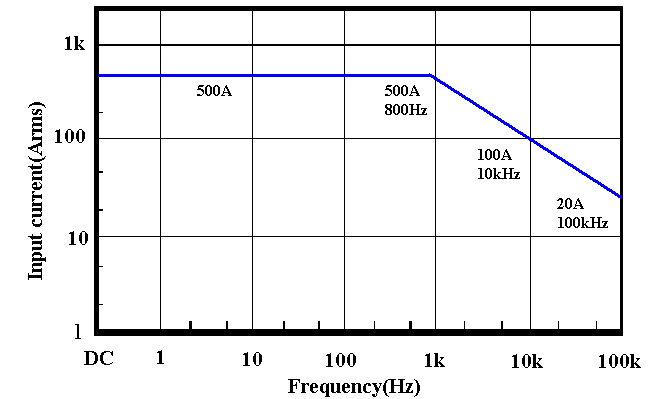

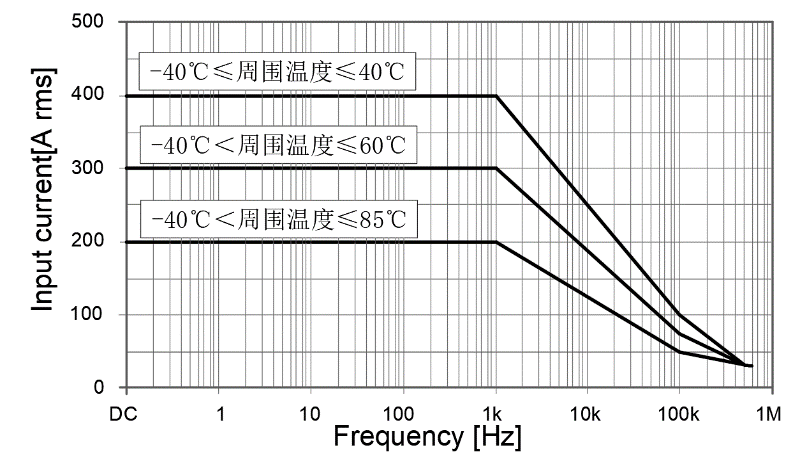

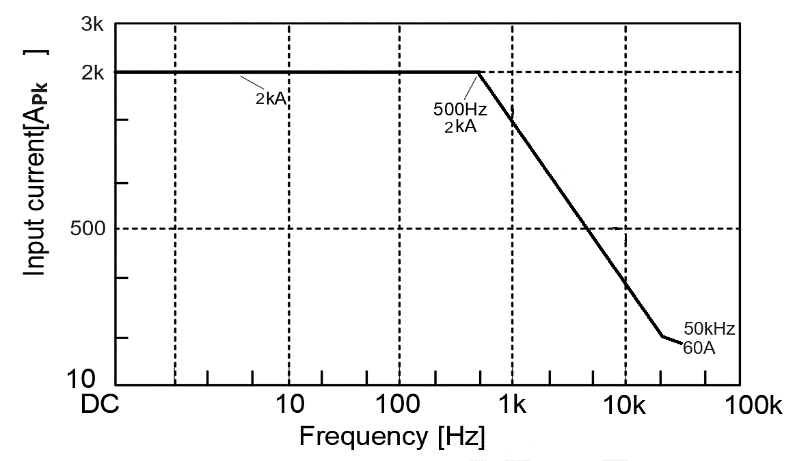

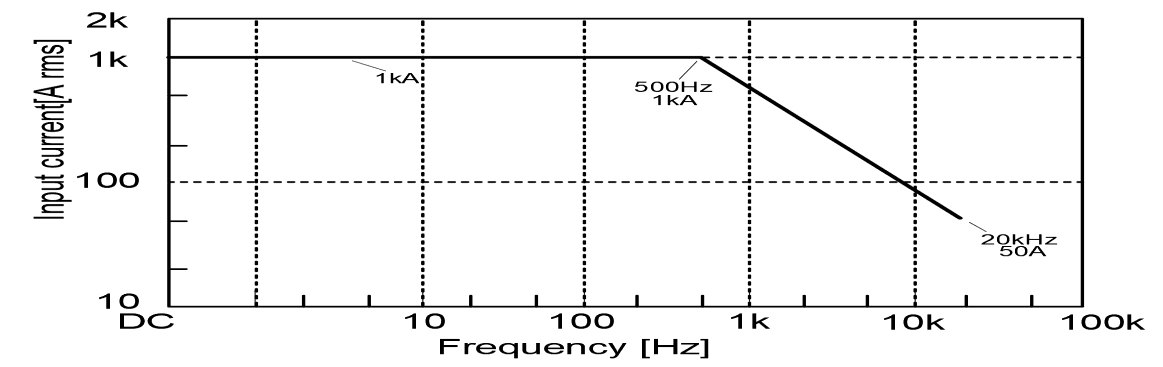

電流額定值 VS 頻率曲線：

FCT200A

FCT500A

FCT1000A

FCT2000A

六、外形尺寸

七、環境要求

八、操作方法

使用時的注意事項

該機器配合專用的高精度電流探頭電源使用，輸出連接示波器時，請選擇高輸入電阻的（1MΩ）。若輸入電阻為 50Ω，則不能正確測量。

確保被測電流不要超過最大電流。超過額定值，磁芯會飽和。磁芯飽和會導致在飽和的過程中發生波形部分被削掉，過大的沖擊電流，甚至?xí)?dǎo)致磁芯無法正確消磁，需重新調零。

變壓器、大電路等強磁場，無線電等強電流靠近時，有可能導致無法正常測定。

有時被測電流的頻率，會導致共振音的產生，這對測定沒有影響。

會因被測導體在電流探頭頭內的位置不同而產生影響，請把被測導體調至電流探頭頭內中央位置。

測定時把鎖定控制桿推至“unlock”標志消失為止。

若在高頻率領域，插入電路的高電位測的話，有可能會受到噪音影響，必要時可限定波形觀測器的頻段，或請插入低電位側。

不能在電流輸入狀態下進行消磁調零操作，或者偏置調節操作。

探頭的偏移輸出因周圍的環境(地磁，磁場發生設備)、溫度而異，請在實際測量場所狀態下先消磁調零。

探頭可能會因為掉落等碰撞而產生偏移。

請在關閉鉗口的狀態下實施消磁調零。

測量直流或者低頻（1kHz 以下）的低電流時，將導體在鉗口上纏繞幾圈，可相對的提高靈敏度。通過將導體纏繞 10 圈，輸出測量電流的 10 倍信號。

如果在高頻范圍內夾緊電路的高電位側，則可能會受到公共模式噪音的影響。請根據需要夾緊低電位側。

探頭采用磁通門技術原理，輸出會有 1.6MHz 左右的諧波噪

音。

測量 1kHz 以上的高頻大電流時，可能會受導體位置影響而產生誤差增加，波形畸變等情況。請將導體盡可能的配置在中心位置。對于周圍未夾住測試的導體，流過 500A 以上或者 1kHz以上的高頻大電流時，盡可能的遠離鉗口，否則可能會造成測量誤差，波形畸變等情況。

拔出輸出端子時，請在解鎖后，拔出連接器，未解鎖硬拽或硬拉電纜的話，輸出終端會受損。

持續最大輸入范圍是由機體自身發熱后溫度上升形成的固定值，請不要輸入超出該固定值的電流，可能會損害機器。

持續最大輸入范圍會因測定電流的頻率不同而不同。超過最大電流連續使用會導致探頭燒毀。

當持續輸入超出最大輸入范圍的電流時，會因電流探頭的發熱，變得不能正常輸出。請立即停止輸入電流，需要充分冷卻后，才能進入下一次的正常運作。

測量步驟：

電流探頭連接高精度電流探頭電源。

高精度電流探頭電源輸出接口通過 BNC 線連接示波器，功率分析儀等終端設備。

接通高精度電流探頭電源電源。

執行消磁調零，可以通過探頭上的按鍵實現消磁調零，也可以通過高精度電流探頭電源上的按鍵實現。

通過鎖定推桿解除鉗口的鎖定。

通過打開/關閉手柄打開鉗口。

按照電流方向夾入被測導線（如果方向夾反，會導致輸出信號反轉），關閉鉗口。

通過鎖定推桿關閉鉗口。

開始測量。

測量結束后，從導體上拆下本機器。

切斷高精度電流探頭電源的電源。

從高精度電流探頭電源上拆下本機器。
