電參數測量 SINCE 1988

VT600 高壓分壓器

◆ 產品特點

一、面板介紹

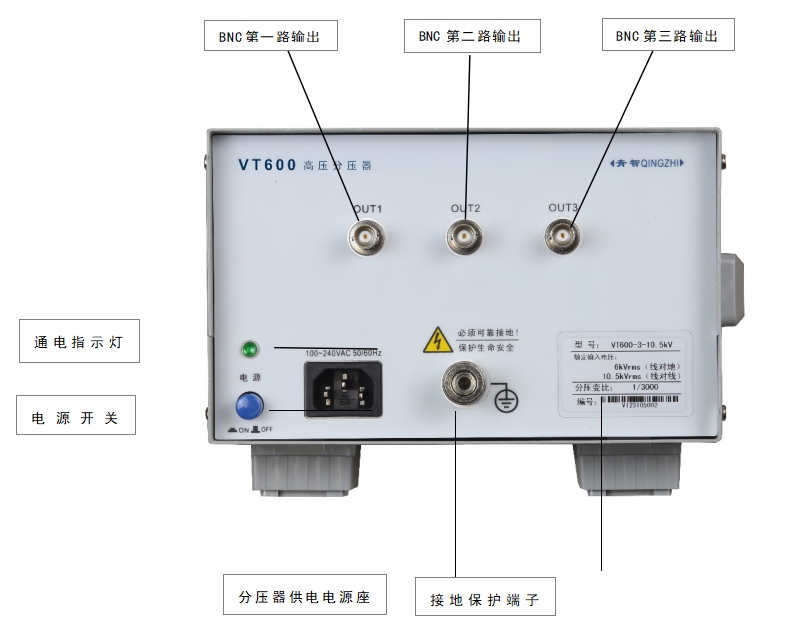

前面板介紹


VT600 高壓分壓器

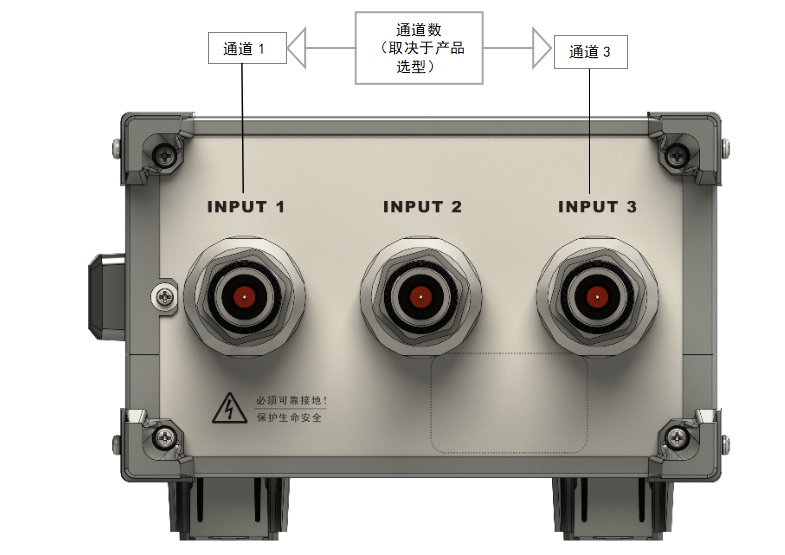

后面板介紹


VT600 高壓分壓器


二、主要性能及技術指標


選型(說明見后面注釋)VT600-X-3.5kvVT600-X-7kvVT600-X-10.5kv
輸入電壓
(線對地)
注:括號內電壓為線間電壓
額定Utrms(Sine)2kV(3.5kV)4kV(7kV)6kV(10.5kV)
最大Utrms2.4kV(4.2kV)4.8kV(8.4kV)7.2kV(12.6kV)
最大峰值電壓Upeak3 kv(5kV)6 kv(10kV)9 kv(15kV)
輸入阻抗10MΩ20MΩ30MΩ
分壓變比1/10001/20001/3000
輸出負載min. 100kΩ; max. 200pF
測量精度幅度精度
DC±量程的 0.2%
0.05Hz-45Hz±量程的 0.2%
45Hz-65Hz±量程的 0.1%
65Hz-2.5kHz±量程的 0.2%
2.5 kHz-10kHz±量程的 0.5%
10kHz-100kHz±量程的 2%
其他測量電壓輸入每通道標配高壓輸入引線3米, 用戶自行完成與被測線纜的連接,接地孔為公共參考端
信號輸出每通道一個BNC座
溫度范圍5-40°C
供電85-265V; 45-65Hz
外形尺寸 (L×W×H)402mm x 225mm x 149mm


注:選型中X代表通道數量,有(1、2、3)三種選型,分別表示1個通道、2個通道、3個通道

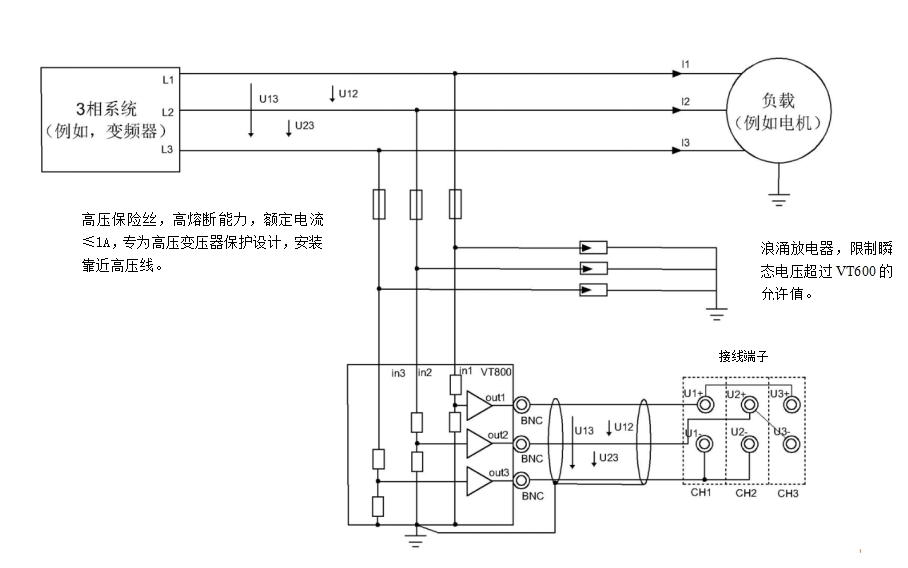

三、接線圖


VT600 高壓分壓器


VT600的高壓輸入側in1,in2,in3分別連接被測端的L1, L2,L3。所有被測電壓具有相同的參考電位(大地)。 VT600可以測量隔離(非接地)電壓。因為VT600的接地可以把它們影射成對地電壓。 VT600的低壓二次側輸出端out1,out2,out3可以連接到高精度功率分析儀。


接線端子處連線并不唯一,根據不同儀器有不同的接線方式(圖示為8962A1在3V3A時的接線圖,其它型號儀表接線詳情請看具體儀表說明書接線圖章節)

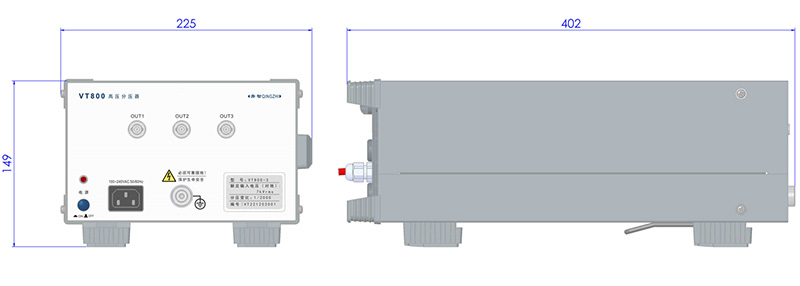

四、尺寸規格


                                                                                                         單位為毫米


VT600 高壓分壓器
